Не все знают, что у клиновых ремней применяются ЧЕТЫРЕ размера их длины, ТРИ размера ширины и ДВА размера высоты:

La - внешняя длина. Это длина ремня измеренная по внешней поверхности.
Li -внутренняя длина. Это длина ремня по внутренней, контактирующей со шкивами поверхности.
Lp - расчётная длина. Это стандартизированная условная длина для клиновых ремней. Определяется как длина нейтральной линии корда при стандартном натяжении ремня. Иногда этот размер имеет обозначения Lw или Ld.
Lw - эффективная длина. Это длина по линии центра тяжести поперечного сечения ремня.

Bo - ширина ремня по внешней поверхности
Bw - ширина ремня по линии корда
Bp - ширина внутренней поверхности ремня

H - высота ремня
Hw - расстояние от внешней поверхности ремня до несущего кордового слоя

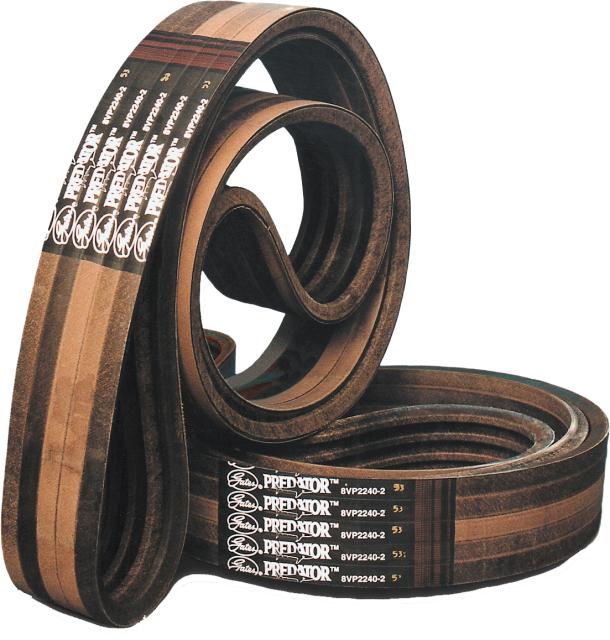

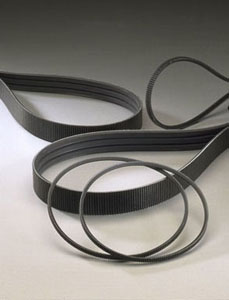

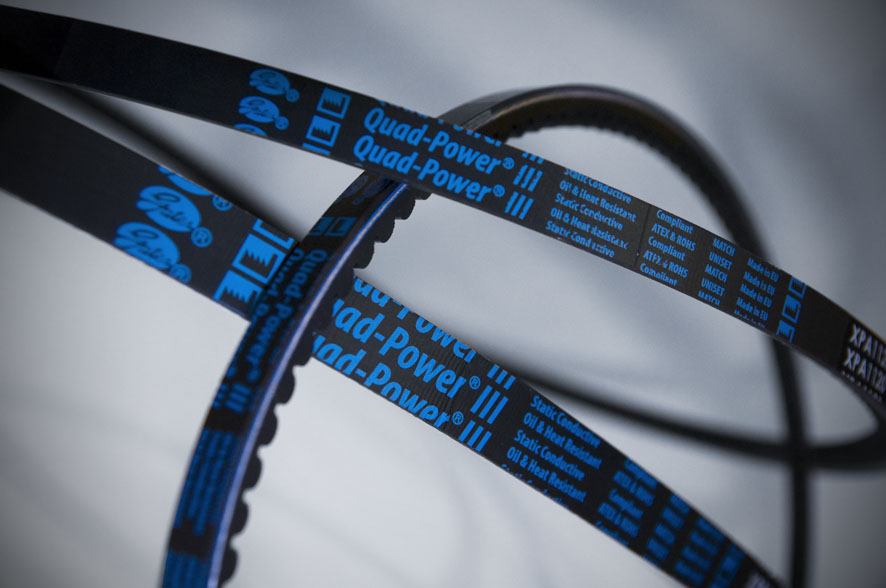

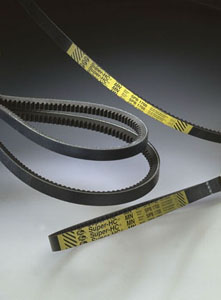

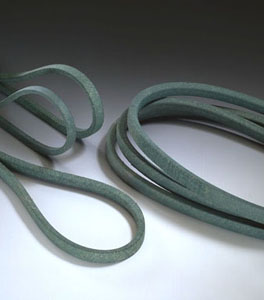

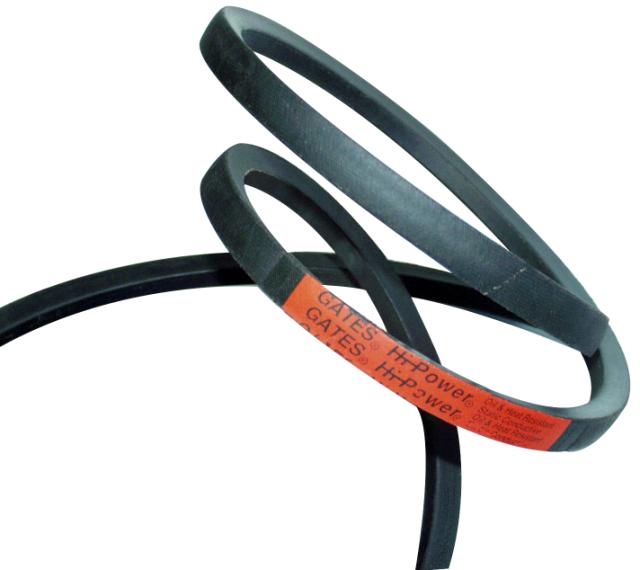

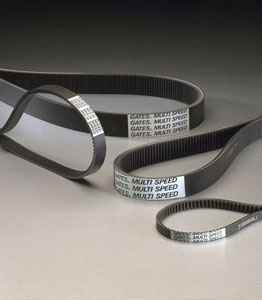

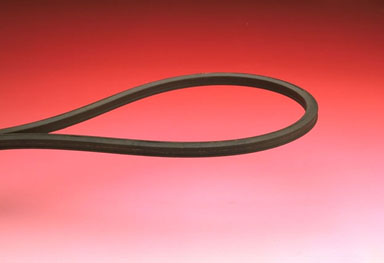

Серии промышленных клиновых ремней GATES:
